Шнековый снегоуборщик



                Представляю вашему вниманию новую модель шнекового снегоуборщика более ефективного чем предедущий. ( двигатель был использован с предедущей модели).

Технические характеристики:

Мощность                                                           180вт.

Питание                                                               220 В.

Передача                                                            цепная

Максимальная высота снега                        30 см

Ширина одного прохода                               45 см

Данная модель состоит из следующих основных узлов:

Электродвигатель со стиральной машины мощностью 180 вт. 220 в., сварного шасси,и шнека.

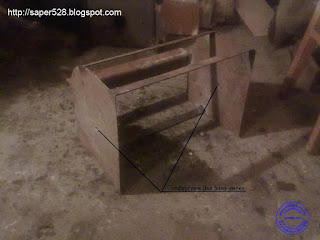

            Для изготовления корпуса было использовано листовой металл 2мм и 4 полоски тоже 2мм.  И уголок.  После всех разметок вырезаем металл просверливаем отверстия для прохождения вала и свариваем данные детали что бы получился данный корпус см. Рис. 1.



                                                                        Рис.1

Габаритные размеры можно выбрать на свое усмотрение, главное что бы хватило мощности электродвигателя.

         Далее накрываем тонким листовым металлом ( в данной модели использован из испорченного холодильника) и прикручиваем болтами М5 или М6 заранее просверлив и нарезав резьбу в  полосках корпуса.

          Переходим  к изготовлению шнека.

В качестве вала была использована шпилька М12 которая крепится к корпусу с помощью двух радиально упорных однорядных подшипника марки №101. Также можно использовать 6201, 6001, 6301, 6801, 6901.  Из металла вырезаются два кольца одного диаметра и лопатка см. Рис. 2. Два кольца разрезаются в одном месте и соединяются болтовым соединением чтобы получился шнек и подсоединяем к ним лопатки. ВНИМАНИЕ! Сторону хода шнека нужно определить узнав в какую сторону у нас крутится вал электродвигателя. Чтобы снег набегал на лопатки. Кольца к валу крепятся с помощью двух пластин закрепленных неподвижно гайками на валу.



                                                                         Рис.2

Устанавливаем  два колеса  и две направляющие лыжи регулирующие высоту шнека спереди. Привариваем ручку  для управления снегоуборщиком. На вал электродвигателя устанавливаем две звездочки одного диаметра если мощности электродвигателя хватает. Если нет то на двигателе необходимо установить немного меньше зубчатку.  Для данной модели использовались зубчатки с велосипеда:  ____ зубьев на электродвигатель, _____  зубьев на вал  шнека.

     Электродвигатель крепится к корпусу с помощью крепежной планки установленной на агрегате. С одной стороны крепится на самодельной петле а с другой болтом  на шарнире с двумя гайками для регулировки  натяжения цепи. ВАЖНО! При установки электродвигателя к корпусу обязательно нужно соблюсти соосность вала электродвигателя с валом шнека ( во избежании перекоса зубчаток  что приведет к быстрому износу зубьев и цепи а также возможно может соскакивать цепь).  Прорезаем отверстие для выброса снега  и устанавливаем направляющую отброса снега( на фото нет).

  Электрику подводим к электродвигателю через выключатель установленный на ручке. Электросхема подключения  к электродвигателю согласно паспортным данным на двигатель. Внимание! При проводке электрической части необходимо соблюдать  технику безопасности так как высокое напряжение 220 в опасно для жизни. Все скрутки делать тщательно во избежании пробоя на корпус.

                                                                       Рис. 3

                                                                         Рис.4

После покраски и высыхания снегоуборщика смазываем цепную передачу и натягиваем  с помощью болта натягивания см. Рис.3 и переходим к испытаниям.

Техническое обслуживание: Смазка цепи смазочным материалом перед постановке снегоуборщика на летнюю стоянку.

Если имеются вопросы по данному снегоуборщику пишите ниже
